配電室綜合監測系統

系統簡介

功能：

配電室綜合監控系統包括智能監控系統屏、通訊管理機、UPS電源、視頻監控子系統（云臺球機、槍機）、環境監測子系統（溫度、濕度、水浸、煙感）、控制子系統（燈光、空調、除濕機、風機、水泵）、門禁監控子系統（讀卡器、開門按鈕、磁力鎖）、安防監控子系統（雙鑒檢測器）。

應用場所：

適用于35kV及以下新建或改擴建的變電所、配電室、機房、箱變等用戶端供配電自動化系統工程設計、施工和運行維護。

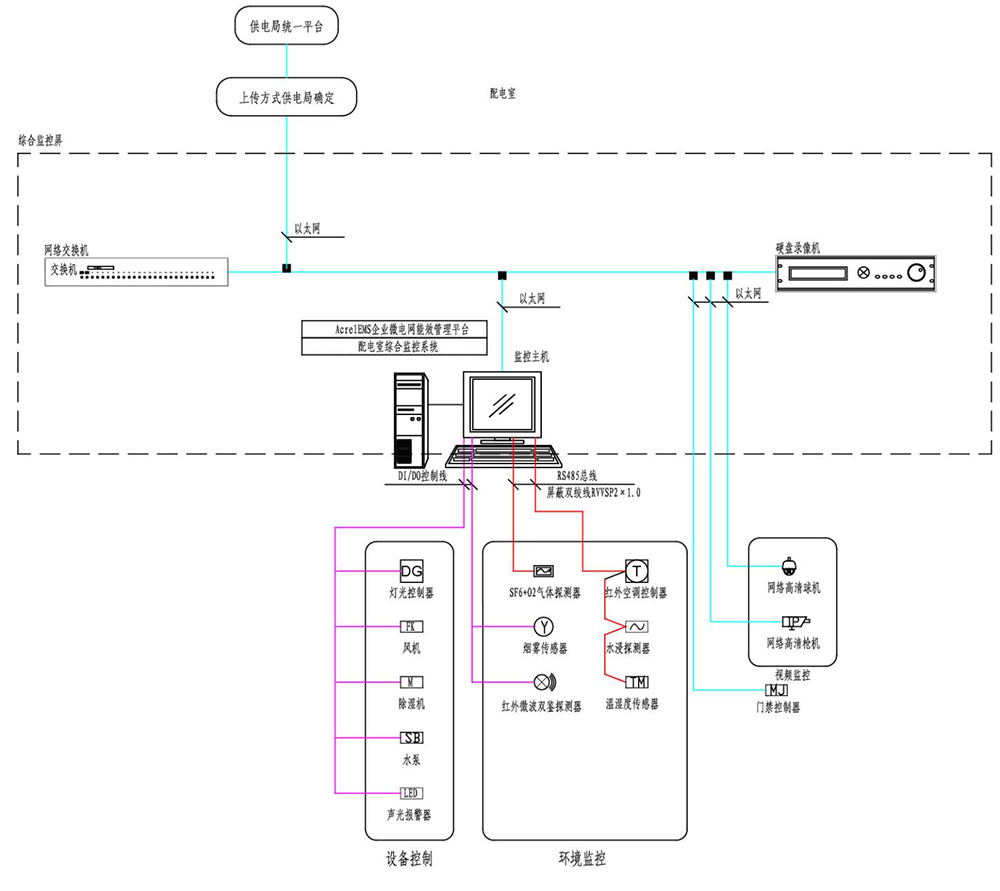

系統結構

系統功能

實時監測

能夠顯示配電室設備的運行狀態，實時監測配電室環境參數信息，實時顯示有關故障、告警等信息。

數據查詢

在人機界面中，可以直接查看配電室中各個設備的運行數據。

曲線查詢

可以直接查看各電參量曲線。

運行報表

查詢配電室內設備的運行數據報表。

實時告警

具有實時告警功能，系統能夠?qū)ε潆娛覝囟?、濕度、有害氣體、設備故障或通信故障等事件發出告警。

歷史事件查詢

能夠?qū)Ξa(chǎn)生的所有事件記錄進行存儲和管理，方便用戶對系統事件和進行歷史追溯、查詢統計、事故分析。

用戶權限管理

設置了用戶權限管理功能，可以定義不同級別用戶的登錄名、密碼及操作權限。

網絡拓撲圖

支持實時監視并診斷各設備的通訊狀態，能夠完整的顯示整個系統網絡結構。

遙控功能

可以對整個配電系統范圍內的設備進行遠程遙控操作。

設備選型

名稱	安裝方式	規格	備注
智能監控系統	?	?	?
監控主機	置于智能監控系統屏中	?	?
水浸傳感器	電纜溝進出線處及電房進口墻壁上安裝	?	?
水泵控制器接點	集水并中安裝	?	?
溫濕度傳感器	在配電柜運行區正對面或背面?zhèn)冗M行安裝	?	安裝高度距離地面1.2~1.4米處
除濕機	結合現場定	?	?
煙霧傳感器	電房頂部吸頂安裝	?	每排配電柜運行設備上部署1~3個
氣體滅火控制盤	結合現場定	?	?
SF6、氧氣雙氣體采笫器	安裝在配電房墻壁上，距離地面高度10~30cm處	?	每25~40m，配置1只（選裝)
雙鑒探測器	安裝于門內俐的墻壁上	具有紅外、微波功能	距離地面高度2米左右
云臺球機	部署在配電柜前、后的墻壁或配電房屋頂處	130萬像素，具紅外夜視功能	安裝高度為2.5~3米
網絡攝像機〔槍機或球機）	正對門口的屋頂或墻體處	130萬像素，具紅外夜視功能	安裝高度為2.5~3米
風機	?	?	?
LED報警顯示屏	?	?	《選裝)
門禁控制器	?	?	?
開門按鈕	安裝于門內距離地面1.2~1.4米處	?	?
電磁鎖	安裝于門框中間位置	?	?
讀卡器	安裝于門內距離地面1.2~1.4米處	?	?
綜合監控主機	?	4T硬盤，8口	?
UPS電源	置于智能監控系統屏內，蓄電池靠屏柜底部安裝放置	5KVA/1H，5000mAH及以上	UPS電源安裝的高度在1米處左右
智能監控系統屏	宜采用標準電力屏柜，落地安裝	2260800600MM	內置智能環控主機、門禁控制器及網絡設備
電纜及附件	?	?	?
電源電纜	?	RVV3*2.5	?
通訊電纜	?	RVVP4*0.75	?
